1. 某船舶企业水池试验现场现场可视化平台

通过对试验现场控制系统、试验拖车设备、环境设备的综合集成，构成了一体化、实时的拖曳试验监控平台，从TDM平台接收任务后，实时展示试验的每个环节，并对试验数据进行保存，对多试验数据通过试验参数和视频画面提供对比功能，辅助试验人员和设计人员不断提升试验设计和试验监控能力。

1.


1. 建设背景和需求

1. 组建试验网络，做到现场联网。此外，需要优化试验网络和涉密办公网络的数据交互。

2. 目前的试验过程中需要多人、长时间在现场进行试验，有很大的效率提升空间。短期目标是实现少人化运行，长期目标是无人化运行。

3. 试验数据能够采集并便于传输到试验工程师的电脑上，便于后期数据处理以及试验报告编写。

4.  增加多个环境（气压/温度/湿度）以及水温检测，并实现联网自动采集，并能自动预警。

5. 实现拖车和造波机自动化和手动两种控制方式。

6. 试验实时状态监控视频数据展示，包含但不限于船头、船尾。

7. 拖曳水池总体运行状态监控及展示，以三维模型和实时监控为基础，直观展示试验室运行状态，并做预警提示。

8. 试验数据集中展示，包含但不限于试验任务委托信息、试验环境数据展示、试验采集数据、数据分析结果、实时或回放视频等。

2. 解决方案

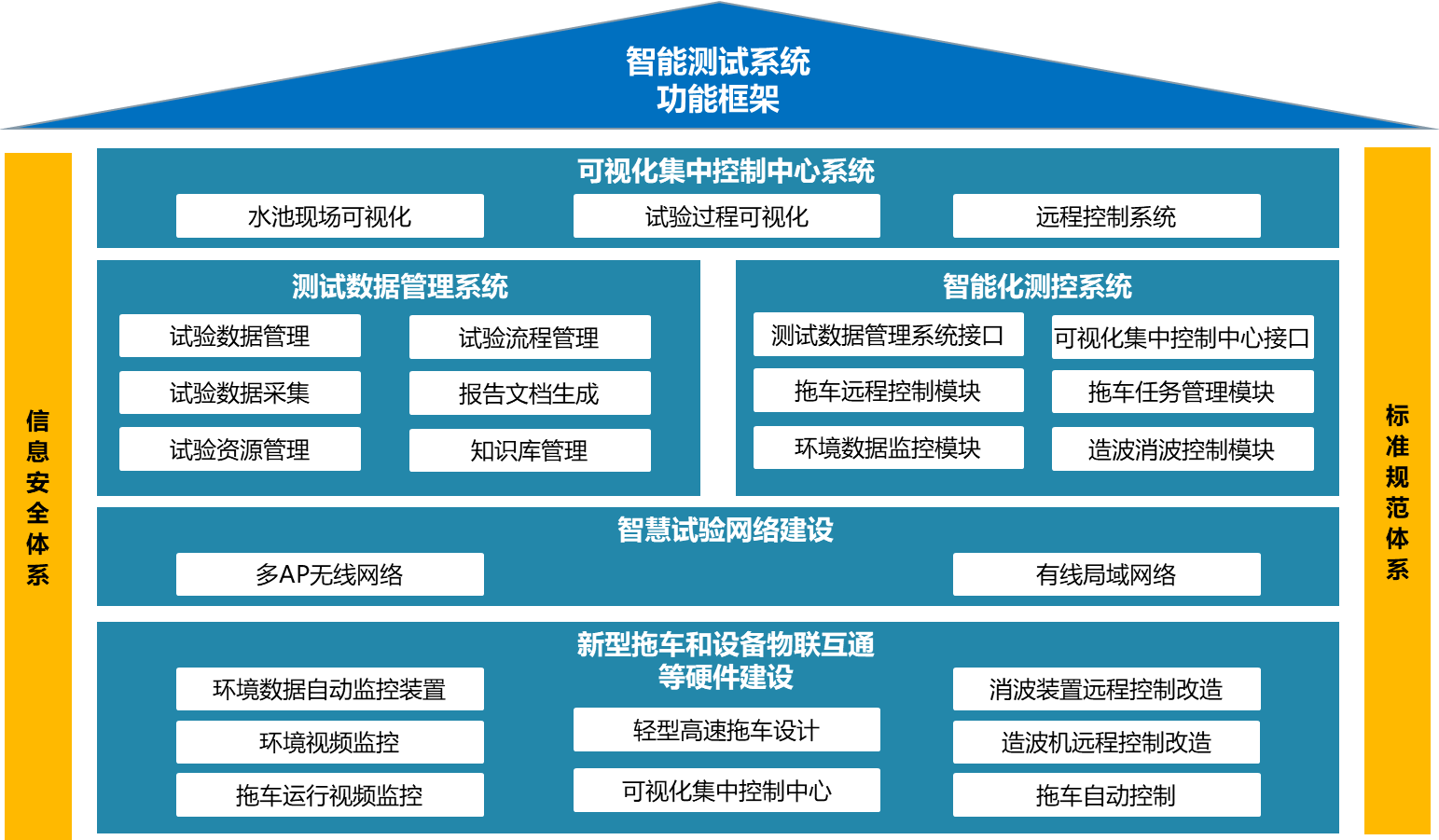

图：总体功能图

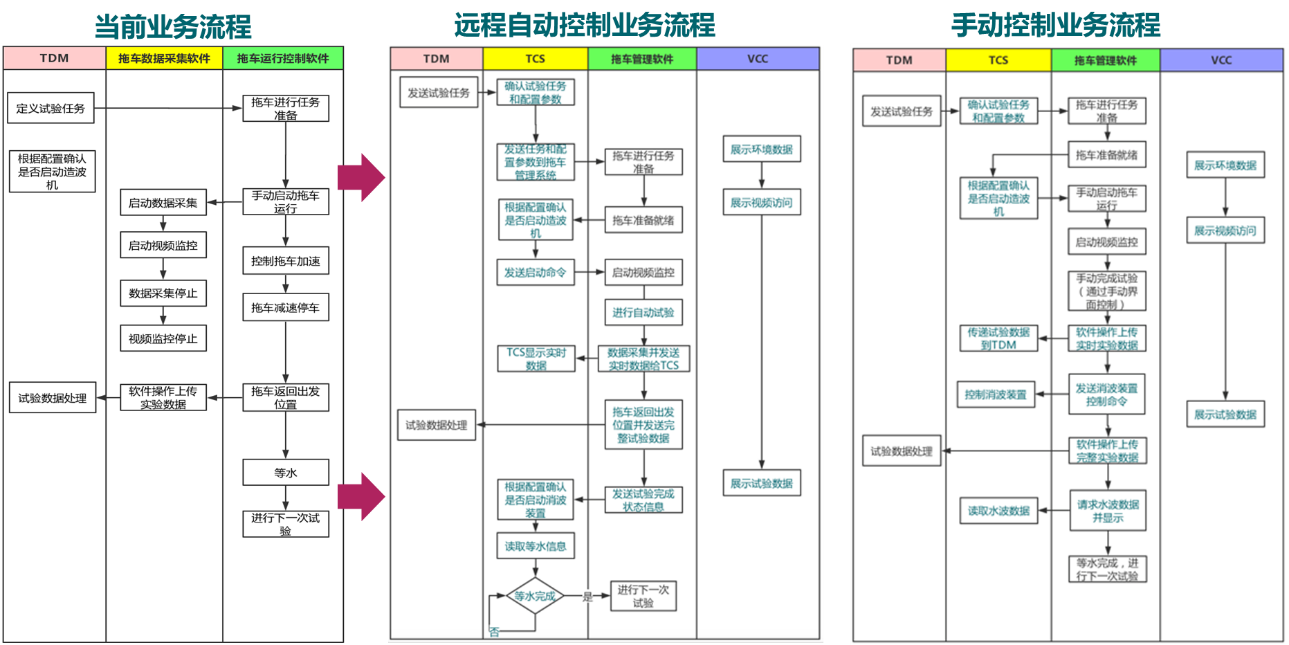

图：总体业务流程图

图：数据接口业务流程图

1.


3. 系统核心功能

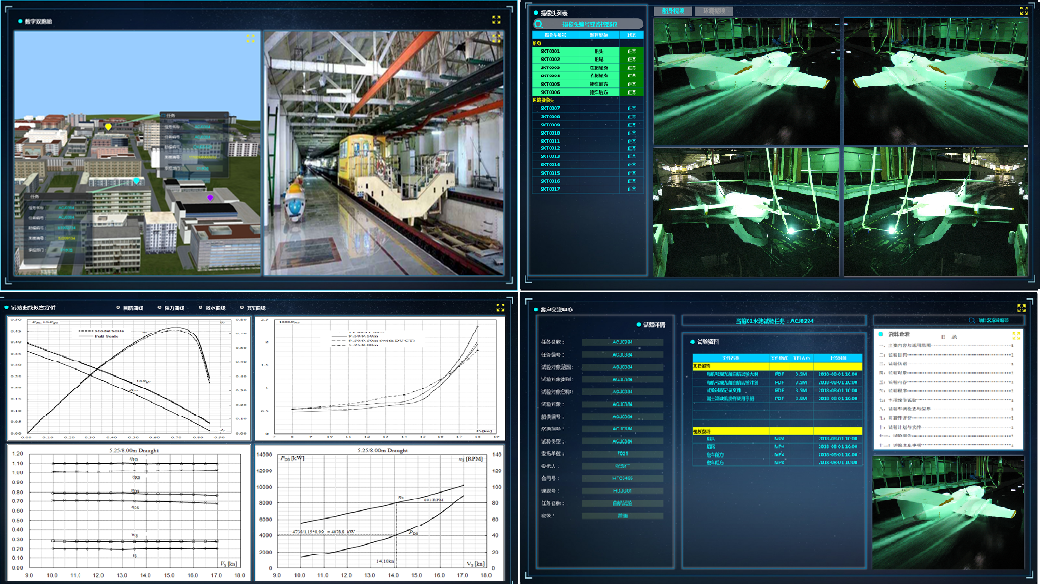

2. 总体监控

总体监控分为四个部分，试验室现场和三维展示的对应、试验实时展示部分、试验报告部分、试验信息部分。

图：总体监控

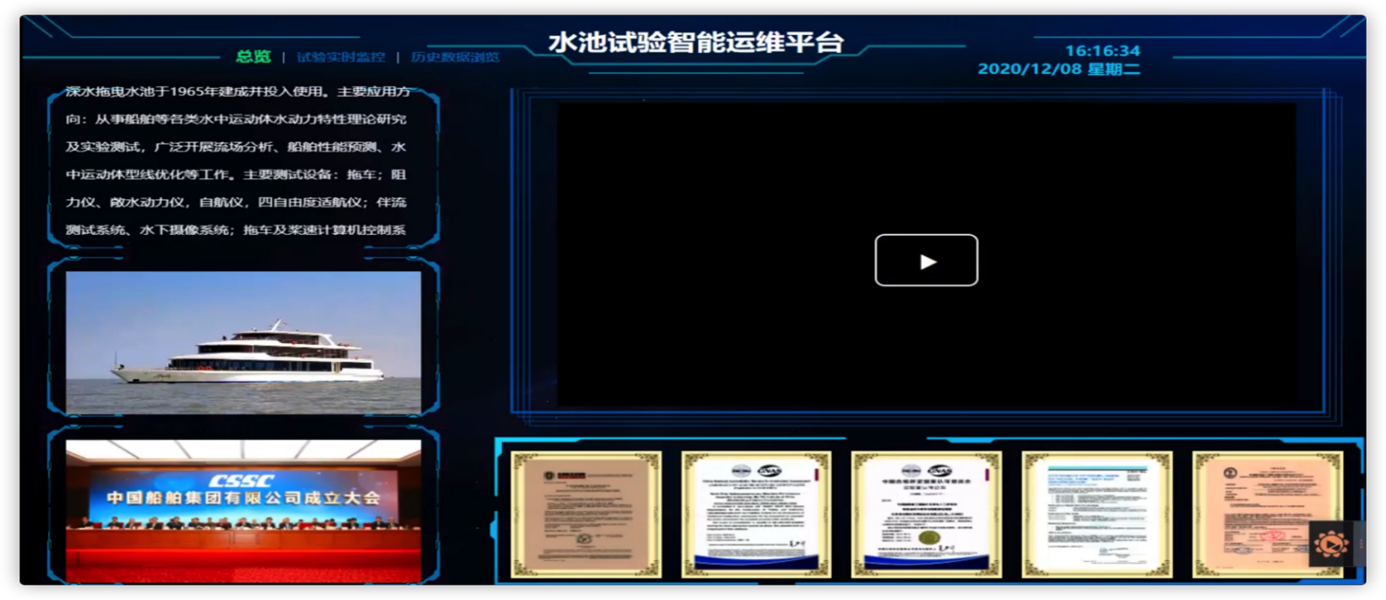

2. 试验室总览

总览部分对试验室的总体情况进行介绍，是为了外部参观人员能够了解试验室，包括企业介绍、企业资质的展示、施工现场布局图、企业视频介绍。

图：试验室总览

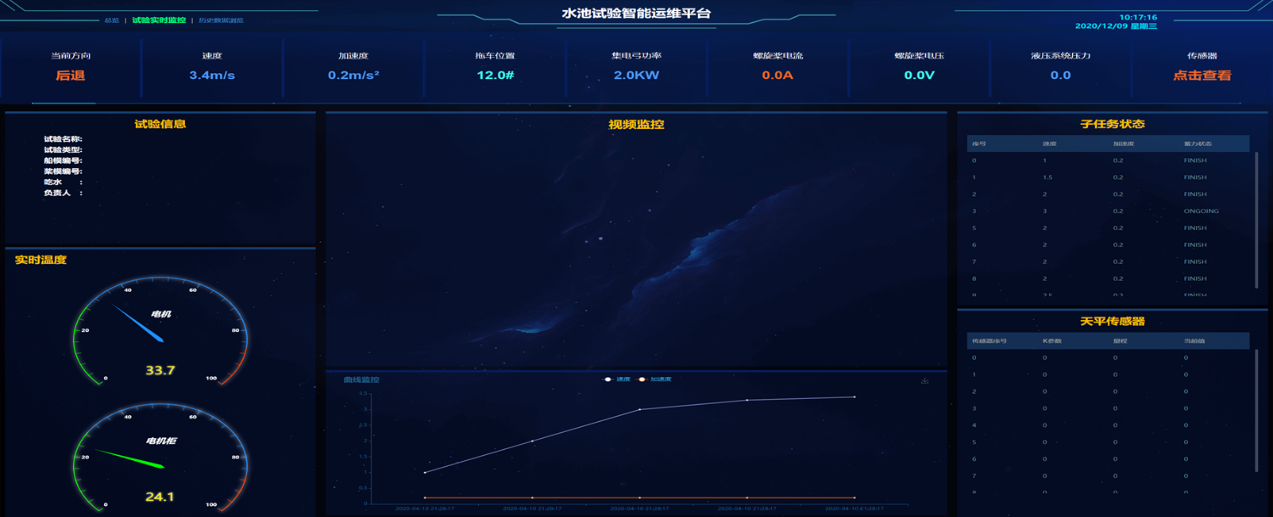

3. 试验实时展示

在试验进行过程中，对试验信息，拖车状态（拖车位移、拖车加速度、螺旋桨电流电压、集电弓功率、液压系统压力、电机温度、电机柜温度）、试验参数进行实时展示。

图：试验实时展示

4. 试验对比

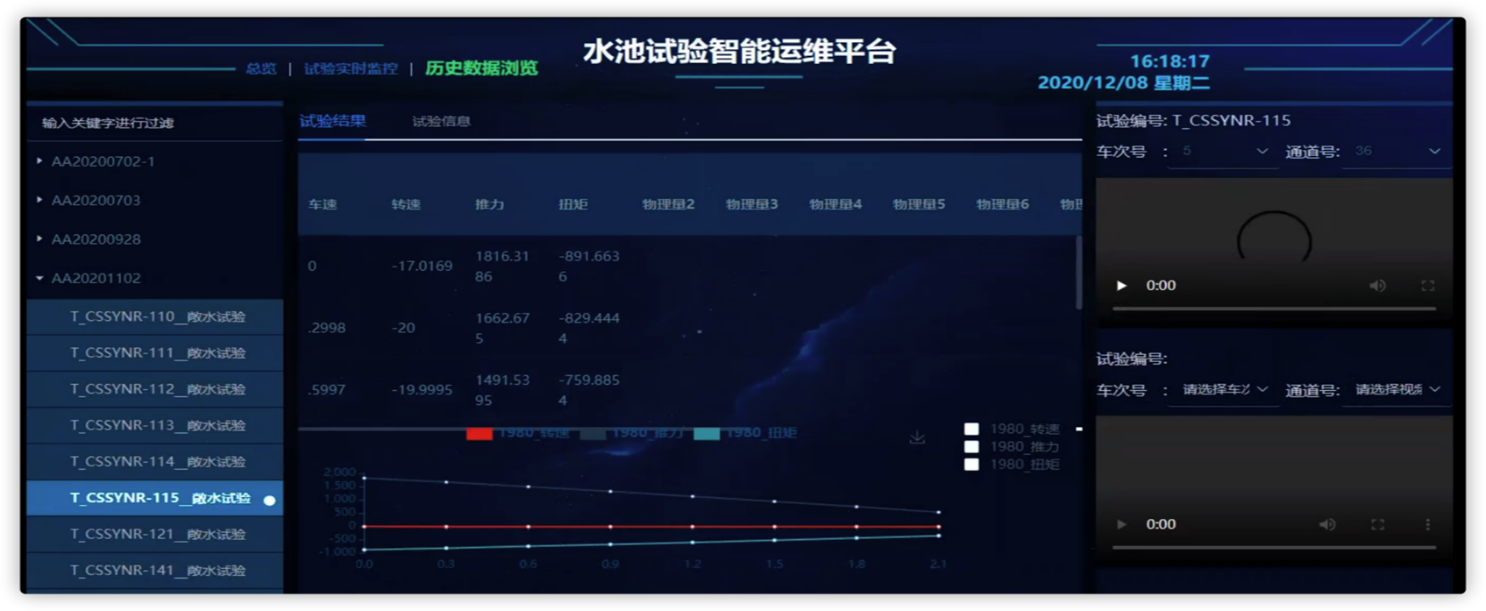

对不同次试验的历史数据进行同屏展示，包括不同词试验的视频数据、拖车状态、试验参数对比。在试验对比时，可以选择不同的试验编号，不同的车次号和通道号以及视频。在同一画面中展示不同试验的曲线、视频。

图：试验对比

1.

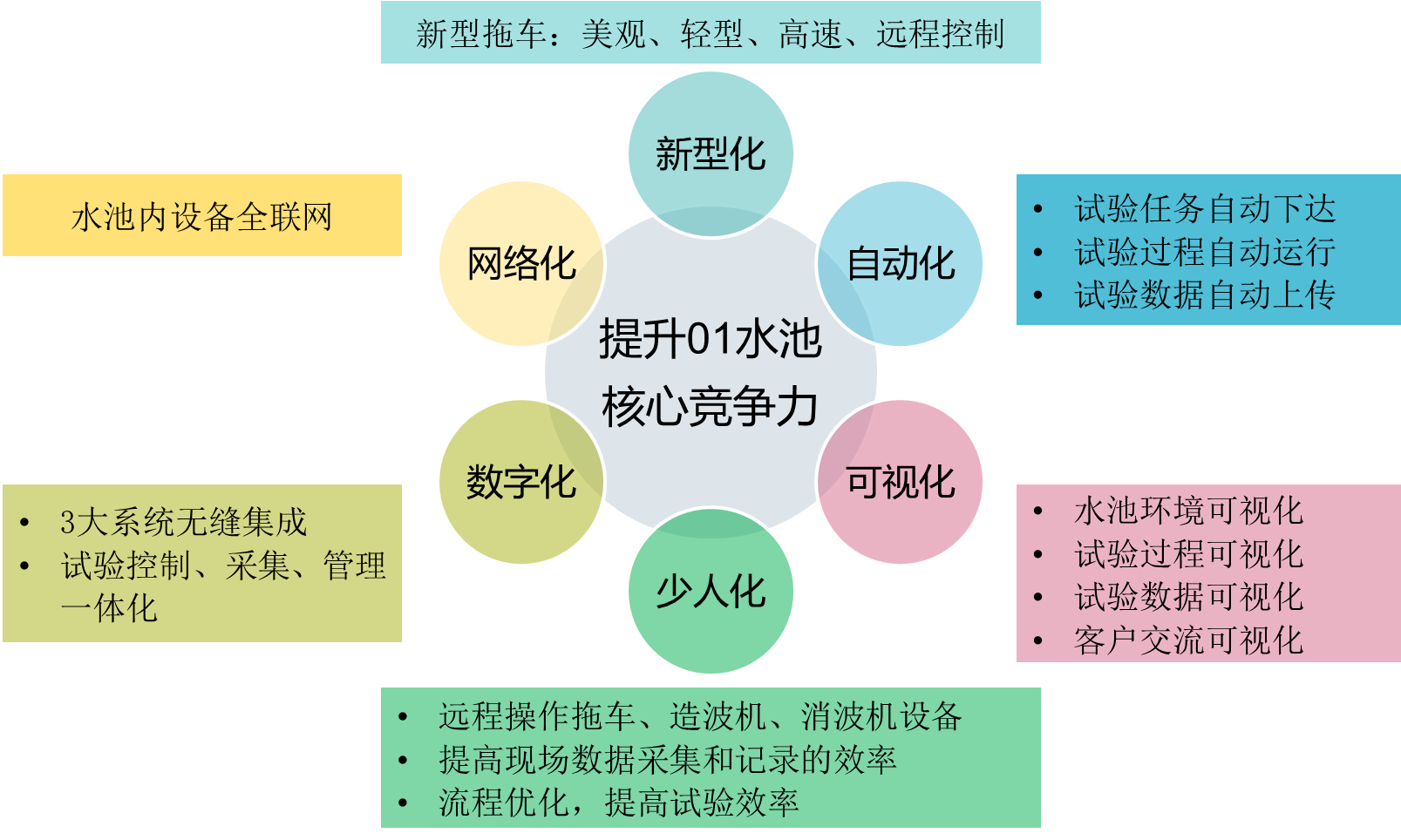

4. 建设收益

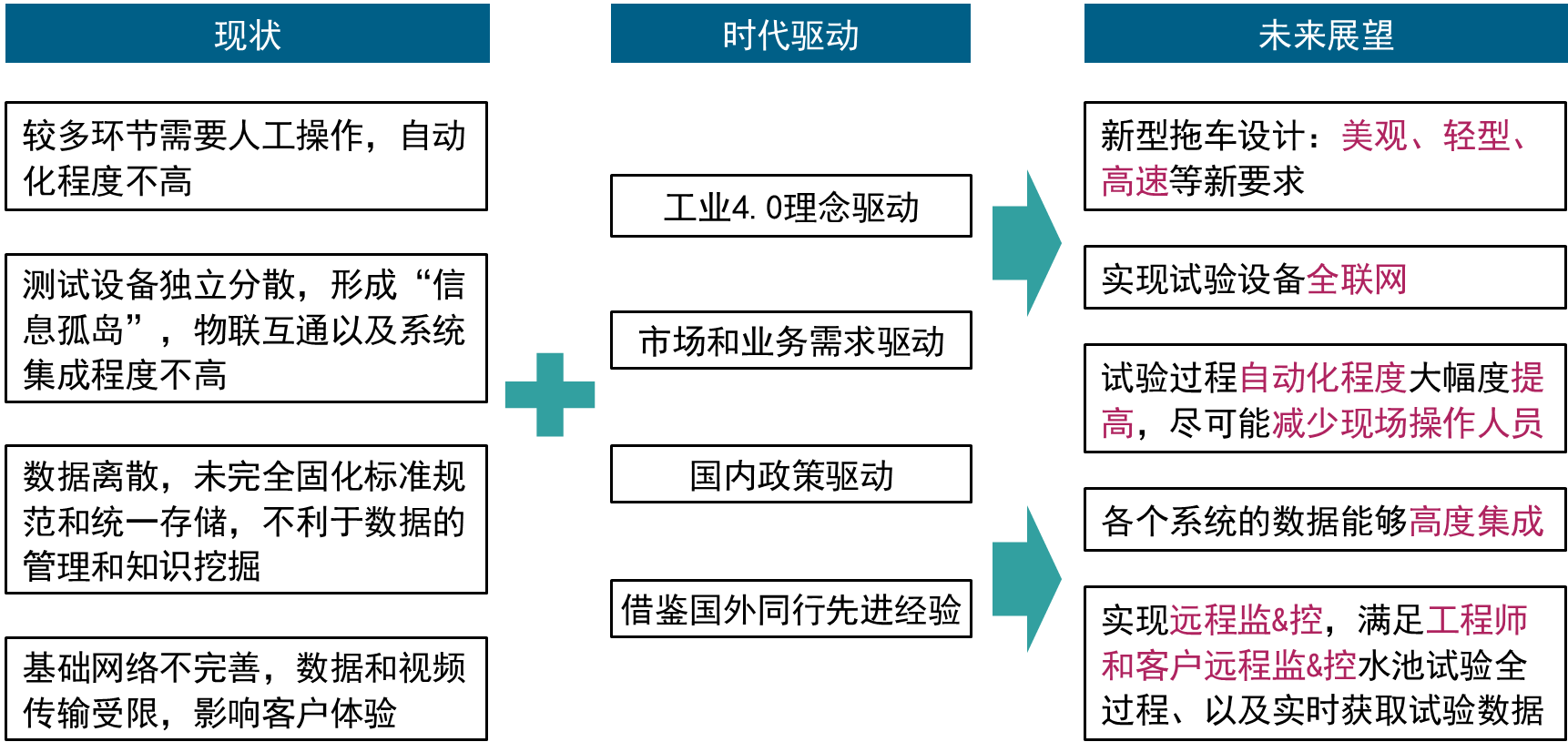

图：建设收益

2. 某船舶噪声试验运维平台

1. 建设背景和需求

试验智能运维平台是隐身试验数字化转型、智能试验应用尝试的重要支撑平台。集物联网数据采集、数据处理、数据分析对比、自动联动控制、数据展示为一体，连通试验管理的全生命周期，通过机组、泵组数据的实时采集、展示、监控、自动反馈控制，结合立体可视化的展示和控制手段，实现隐身试验的一体化控制执行。通过对控制数据、试验数据的统一导入管理，实现多试验、全数据的管理，利用数据分析手段，总结典型试验模式和数据，逐渐形成试验知识库。

1.


2. 解决方案

2. 总体架构图

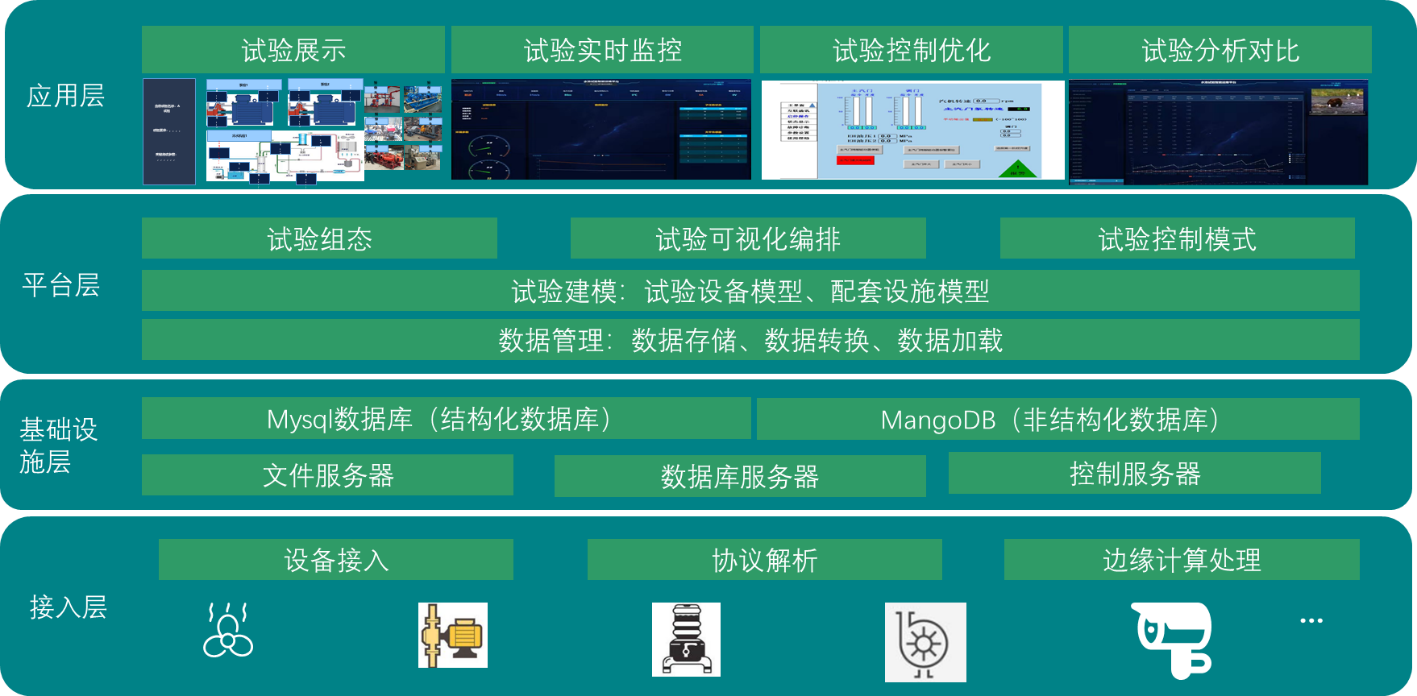

平台总体架构分为四层，第一层是接入层，通过PLC、网线、串口连接模拟和数据输出口，实现泵组、机组、仪器、摄像头的连接，对各种连接协议和数据流进行解析，对需要预处理的数据进行边缘处理，实现设备的接入和数据的采集；第二层是基础设施层，提供数据存储和计算需要的核心软硬件，主要包括各种服务器和数据库；第三层是平台层，平台层提供平台的核心功能逻辑处理和工具，包括数据管理、试验建模、试验组态、试验可视化的编排以及试验控制模式的总结分析；第四层是应用层，应用层提供直接的功能应用，包括试验的展示、试验实时监控、试验控制优化、试验分析对比。

图 总体架构图

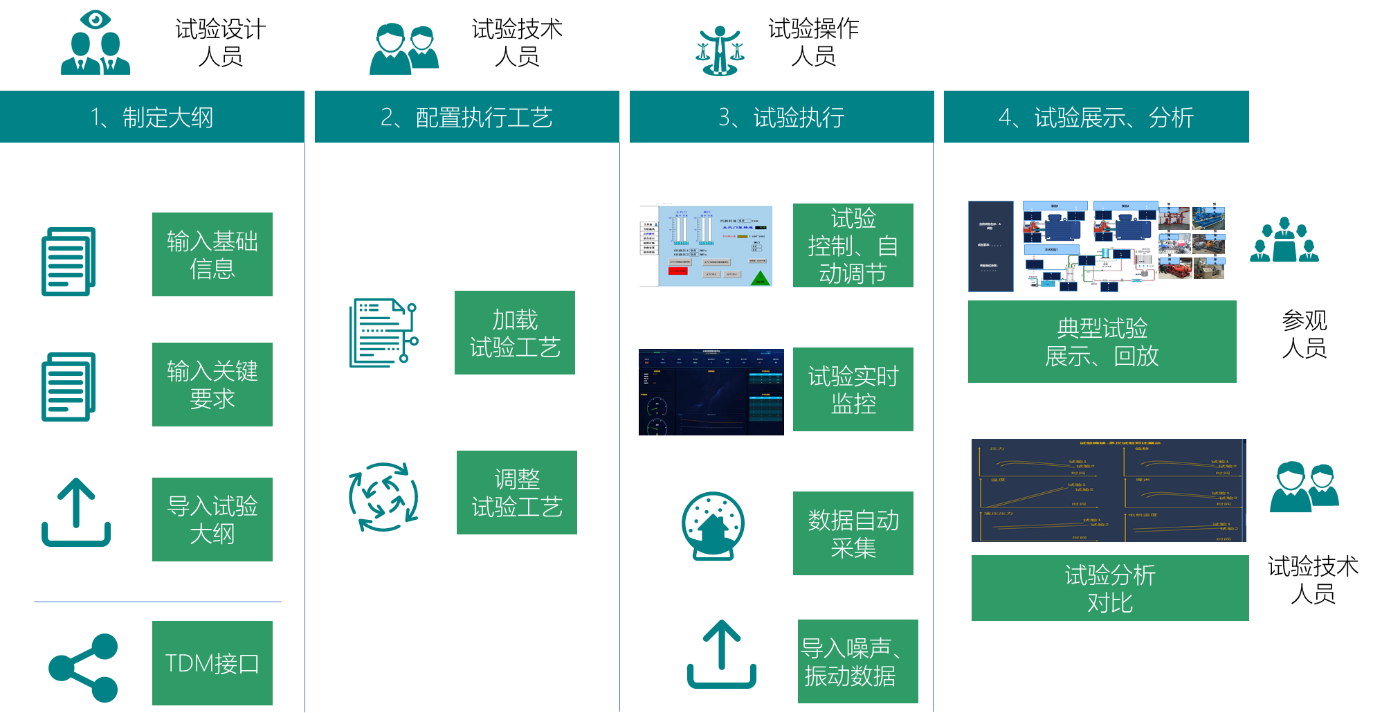

2. 业务架构图

业务架构图描述平台的总体操作流程，总体操作流程分为四步，第一步制作试验大纲，试验设计人员在平台中输入试验的基础信息以及关键的试验要求，并上传试验大纲文件，也可以通过TDM接口实现（须具备接口条件）；第二步是配置试验工艺，在平台中集成了不同试验类型的试验工艺，试验技术人员可以选择并调整试验工艺，确认试验的执行步骤；第三步是试验执行，平台自动采集设备数据和测控数据，试验操作人员可以对试验进行远程基础控制，可以导入噪声和振动数据文件，系统也可以根据执行情况，自动调节阀门等的操作，同时在平台中可以实时查看试验设备状态、测控系统状态；第四步试验结束后的应用，包括向参观人员展示典型的试验，以及试验技术人员对多次试验的对比分析。

图 4-2 业务架构图

3. 系统功能图

图  平台功能图

1.


3. 系统核心功能

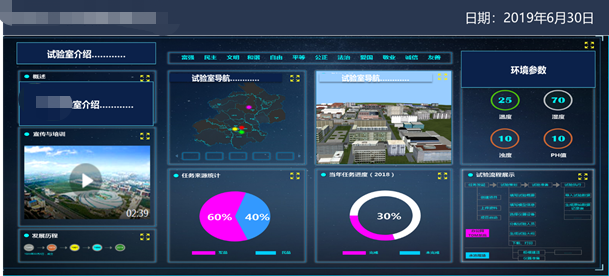

试验室介绍向对外来访和参观人员展示试验室的能力，展示内容根据实际情况调整，包括试验室整体介绍、发展历程、奖项、能力、试验的执行指标、试验流程展示。

图 试验室展示

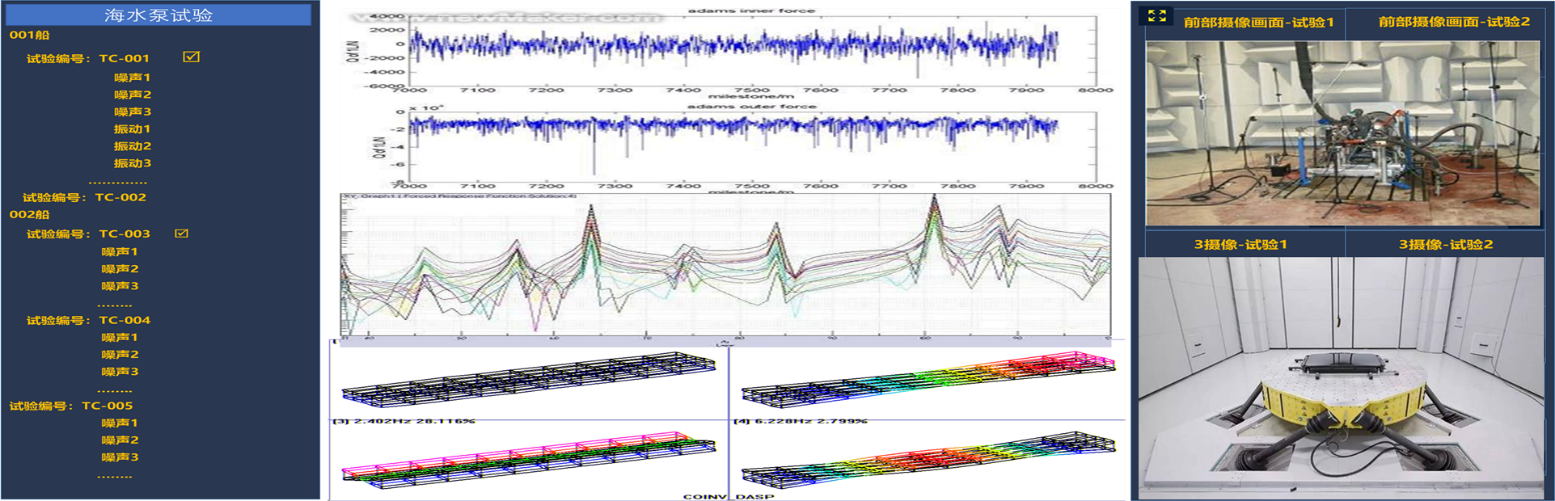

典型试验试验从历史试验中观察和选择出来的具有代表型的试验，体现良好的执行情况和代表性的试验数据，把试验的整个过程、状态、试验数据进行综合的展示，包括试验设备状态、设备控制的执行情况、环境仪表数据的变化、振动数据曲线、噪声数据曲线、仿真数据图片、仿真结果、试验报告。通过典型试验的展示呈现试验的科学过程和可信服的试验结果。

图 典型试验展示

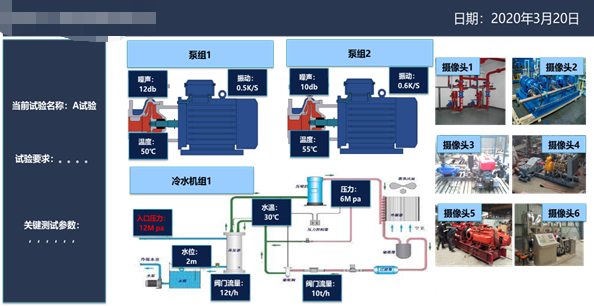

试验实时监控提供在试验进行时的实时状态和执行过程展示，包括试验信息、试验执行阶段、环境数据、视频数据、仪表数据、阀门开合度等数据的实时展示。

图 试验实时监控

试验结束后，系统自动把所有数据按照试验编号的方式组织，可以从中挑选多个试验进行对比，对相同类型的试验的相同参数显示在同一窗口进行对比。

3. 某航天试验运维平台

某航天智慧实验室项目基于三维地理信息平台，以工业物联网为基础，以工厂数字化业务为驱动，通过丰富的二维、三维表现形式，提供基于三维模型的可视化的数字化企业运维管理综合应用。具体功能：

1) 虚拟漫游巡检

2) 数字资产管理

3) 实验室监控管理

4) 视频监控集成

5) 实验计划监控

6) 设备维修维护集成

7) 数据统计分析

8) 与TDM系统集成

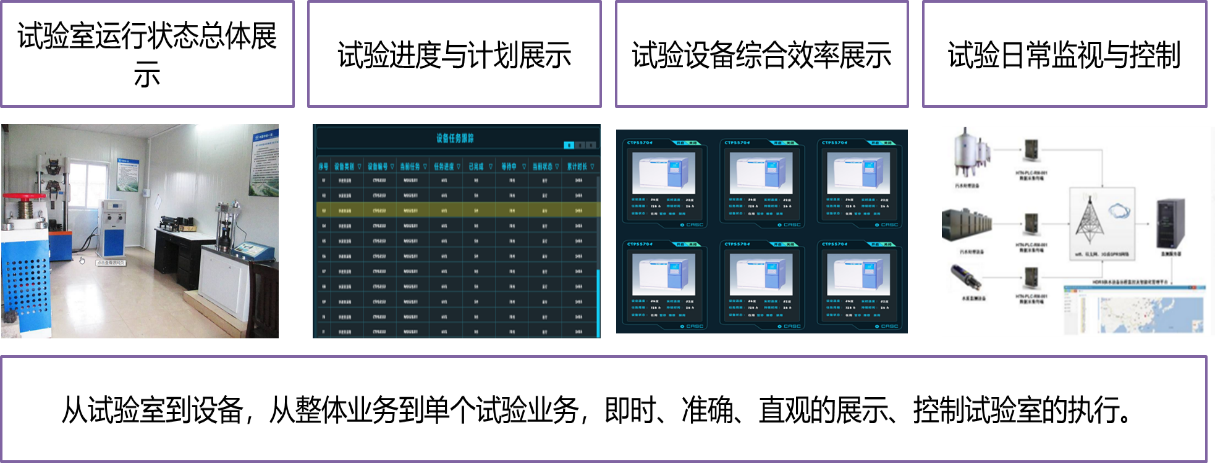

图：总体功能

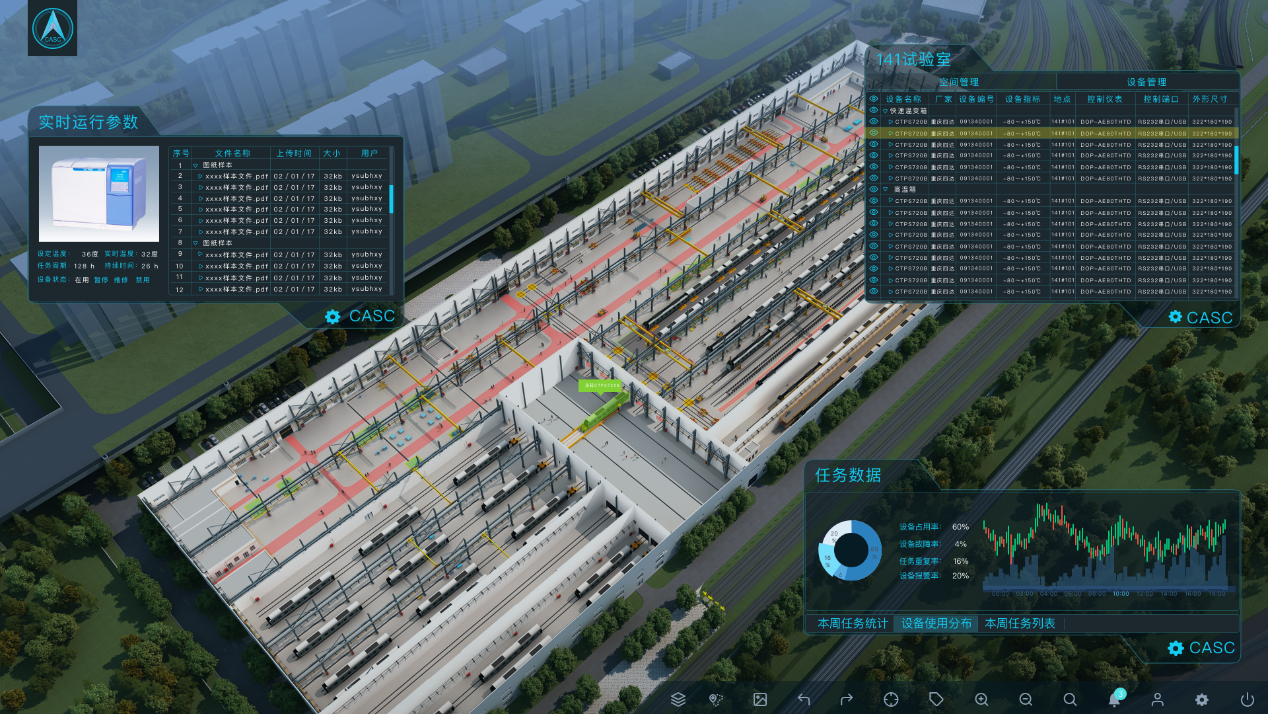

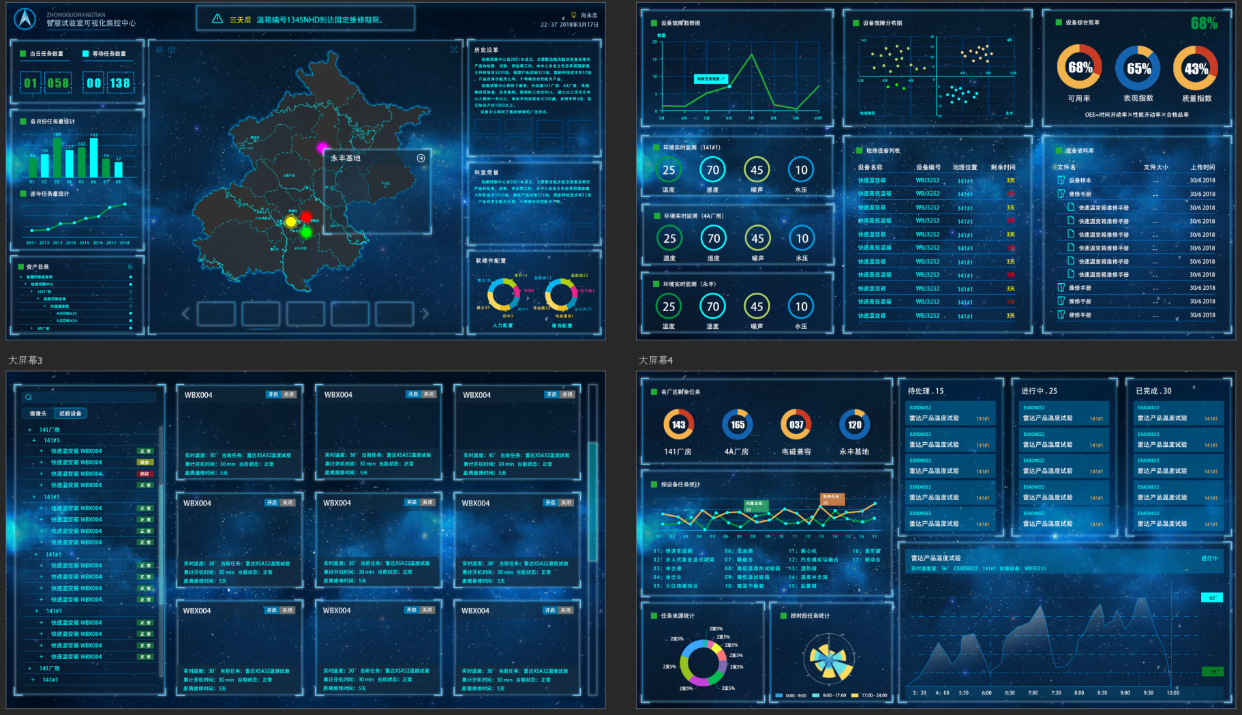

图：综合展示屏幕

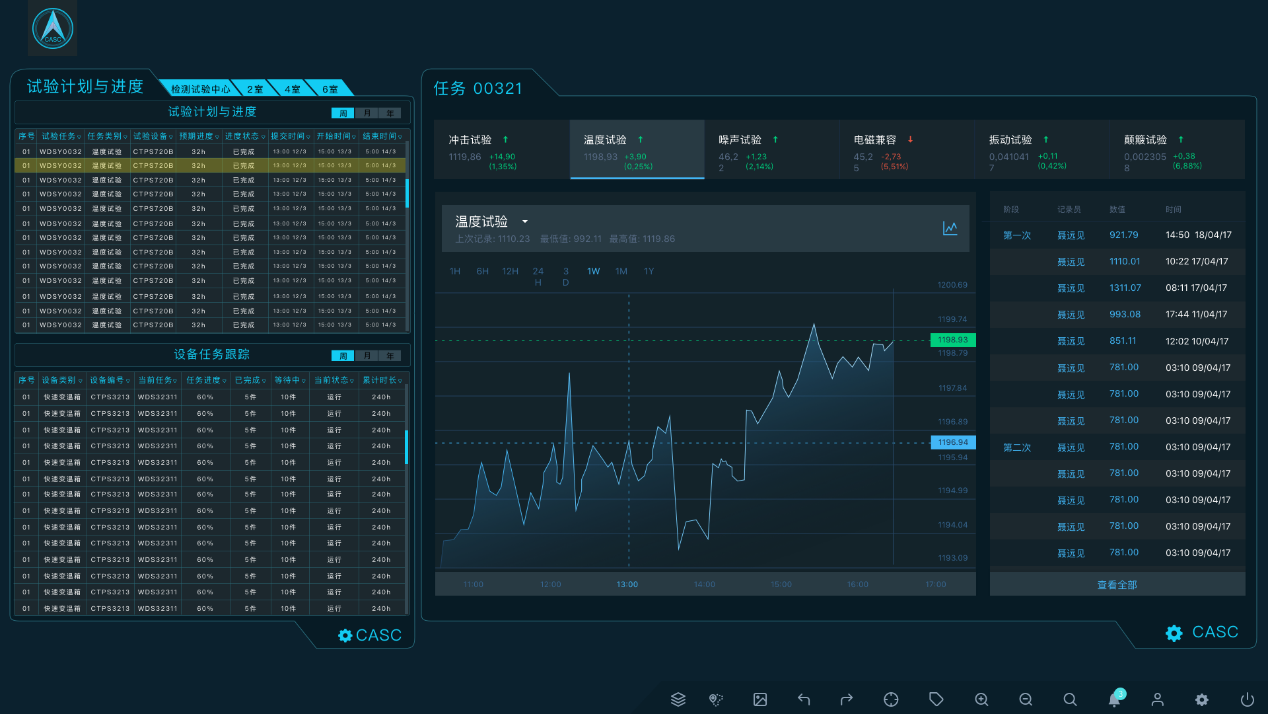

图：试验信息展示

图：试验信息展示
